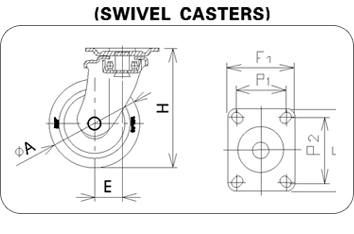

JC型 转向无噪音橡胶脚轮 单位:mm
型号 车轮种类 车轮径 最大载重 车轮幅 总高 轴径 顶板尺寸 安装孔距 孔径 偏心
TPSJE-100 橡胶轮
(尼龙轮芯)
100 4” 70 27 122 8 100×58 82×40 8.8 32 0.55
TPNJC-100 橡胶轮
(尼龙轮芯)
100 4” 100 32 132 10 90×90 71×71
(68 ×68)
11 33 0.91
TPNJC-125 橡胶轮
(尼龙轮芯)
125 5” 130 38 168 12 100×100 80×80
(75 ×75)
11 38 1.42
TPNJC-151 橡胶轮
(尼龙轮芯)
150 6” 140 38 190 12 100×100 80×80
(75 ×75)
11 40 1.63
THJC-151 橡胶轮
(铸铁轮芯)
1.80

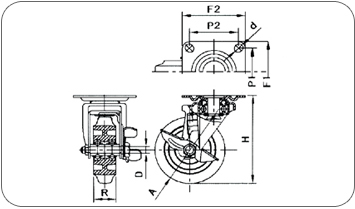

JCS型 转向无噪音橡胶脚轮附刹车 单位:mm
型号 车轮种类 车轮径 最大载重 车轮幅 总高 轴径 顶板尺寸 安装孔距 孔径 偏心
TPNJCS-125 橡胶轮
(尼龙轮芯)
125 5” 130 38 168 12 100×100 80×80
(75 ×75)
11 38 1.42
TPNJCS-151 橡胶轮
(尼龙轮芯)
150 6” 140 38 190 12 100×100 80×80
(75 ×75)
11 40 1.76
THJCS-151 橡胶轮
(铸铁轮芯)
150 6” 140 38 190 12 100×100 80×80
(75 ×75)
11 40 1.93

JCS型 轮架规格表 单位:mm
型号 车轮径 最大载重 轮架高 轴径 内幅 顶板尺寸 安装孔距 孔径 口径 踏板长度 偏心
TJCS-125 125 5” 130 105.5 12 53 100×100 80×80
(75 ×75)
11 66 135 38 1.18
TJCS-151 150 6” 140 115 12 53 100×100 80×80
(75 ×75)
11 66 135 40 1.23



K型 定向橡胶轮 单位:mm
型号 车轮种类 车轮径 最大载重 车轮幅 总高 轴径 顶板尺寸 安装孔距 孔径
TPSKE-100 橡胶轮
(尼龙轮芯)
100 4” 70 27 122 8 100×58 82×40 11 0.43
TPNKC-100 橡胶轮
(尼龙轮芯)
100 4” 100 32 132 10 90×90 71×71
(68 ×68)
11
TPNKE-125 橡胶轮
(尼龙轮芯)
125 5” 130 38 168 12 140×94 112×56
(100 ×53)
11 1.02
TPNKC-151 橡胶轮
(尼龙轮芯)
150 6” 140 38 190 12 100×100 80×80
(75 ×75)
11 1.03
THKC-151 橡胶轮
(铸铁轮芯)
1.20

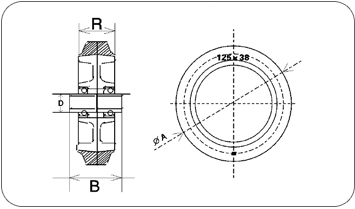

橡胶单轮 单位:mm
型号 车轮种类 车轮径 最大载重 车轮幅 总宽 轴径 适用轮架
TPS-100 橡胶轮
(尼龙轮芯)
100 4” 70 27 32 8 0.21 JC


JCS


KC
TPN-100 橡胶轮
(尼龙轮芯)
100 4” 100 32 42 10 0.29
TPN-125 橡胶轮
(尼龙轮芯)
125 5” 130 38 52 12 0.42
TPN-151 橡胶轮
(尼龙轮芯)
150 6” 140 38 52 12 0.53
TH-151 橡胶轮
(铸铁轮芯)
0.70
